產品簡介
近年來，隨著國家基礎設施建設的大力投入，眾多山嶺隧道、城市軌道交通隧道、人防工程等地下在建工程眾多，在隧道施工過程中及運行階段，由于巖土工程自身具有多異性、不均勻性和偶然性等特點，隧道地質構造及地層巖性復雜，為了保證隧道施工的安全和運行，我公司結合自動化監測技術，建立了一套完善的隧道監測預警系統，在隧道在不良地質、突水、洞口淺埋特殊要求的洞段建立監測斷面，隨時掌握圍巖和支護的變形信息，為隧道施工安全及安全運行提供科學的數據支持。
系統組成
隧道監測系統主要由前端傳感器、數據采集站、隧道內無線數據傳輸模塊、數據遠傳模塊、供電系統及安全監測預警平臺組成。

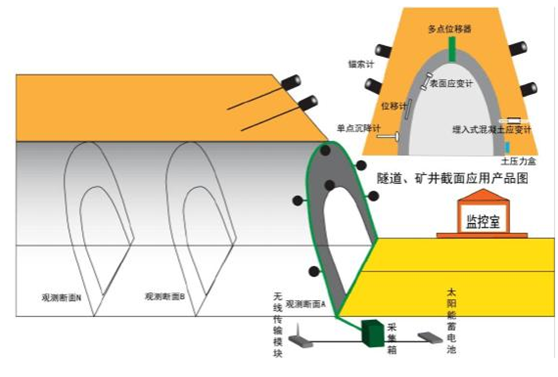

監測方案
拱頂沉降及收斂：采用非接觸式激光位移傳感器或工業相機進行實時監測。
圍巖變形:采用多點位移計對圍巖變形情況進行監測。
初支及二襯:采用振弦式應變計、應力計、鋼筋計、土壓力對支護的變形受力情況進行監測。
錨索應力監測：采用振弦式錨索計對錨索的受力情況進行實時監測。
沉降：采用壓差式靜力水準儀對隧道不同位置點進行沉降監測。
功能特點
? 適用于隧道復雜惡劣環境，供電系統可實現系統獨立工作1個月時間，如使用隧道內市電供電，可實現全自動無人值守的監測應用。
? 高精度全自動數據采集，監測頻率可根據實際需要進行調整。
? 采集數據支持本地存儲，可根據實際需要選擇數據無線傳輸模式，支持2G\3G\4G、RF、北斗通信等多種傳輸模式。
? 監測預警后臺支持多種預警功能，可通過軟件界面、短信、郵件等預警方式通知相關人員。
